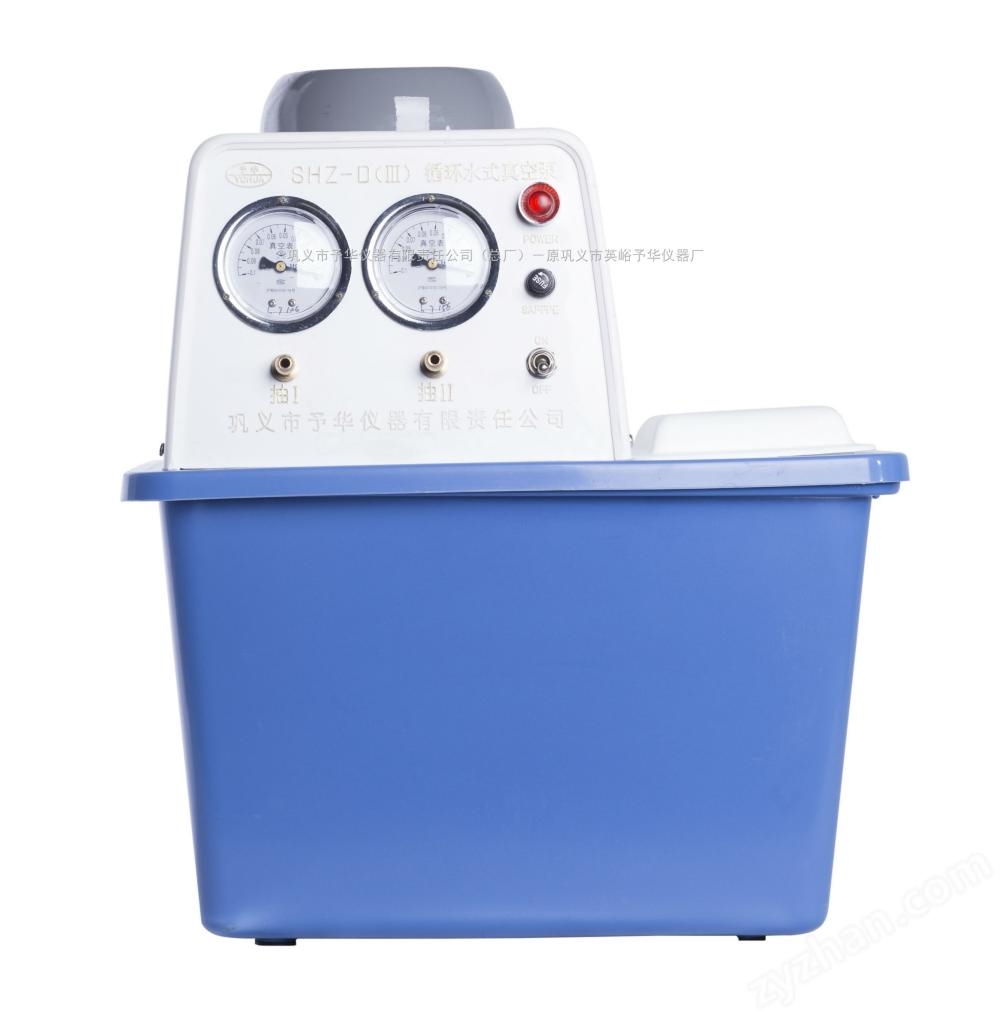

循环水式真空泵作为一种高效、实用的流体输送设备，在化工、制药、实验室等领域广泛应用。其结构设计巧妙，融合了机械原理与流体力学，确保设备在真空条件下稳定运行。以下从核心部件、水环形成、工作原理、结构优化、轴封装置及适用性六个方面，详细阐述循环水式真空泵的结构特点。
一、核心部件：偏心转子与圆形叶壳的协同作用
循环水式真空泵的核心部件包括偏心安装的转子与圆形叶壳。转子偏心安装于叶壳内，这一设计是泵高效工作的基石。偏心布局使得转子旋转时，叶壳内的空间分布不均，进而为后续水环的形成和气体压缩创造条件。圆形叶壳则作为容纳转子和水环的容器，其内部空间经过精密计算，确保水环能够均匀分布，形成稳定的液封环境。气体吸入口和气体压出口分别位于叶壳的特定位置，前者用于吸入待处理气体，后者则排出压缩后的气体，两者协同工作，确保泵的连续运行。
二、水环形成：离心力驱动的液封机制
在叶壳内注入适量水后，随着转子的旋转，水被离心力甩向壳壁，形成封闭的水环。这一过程不仅实现了液封，防止气体泄漏，还将叶片间的空隙分隔成众多大小不一的空室。水环的稳定性对于泵的真空度至关重要，它能有效隔离吸入和排出气体，确保压缩过程密封可靠。此外，水环在工作过程中还起到冷却气体的作用，防止因压缩产热导致设备过热，从而延长泵的使用寿命。
三、工作原理：月牙形空腔的动态变化
叶轮与泵体之间存在偏心，两端由侧盖封住，侧盖端面上开有吸气窗口和排气窗口。当泵内有适量工作液体时，叶轮旋转驱动液体向四周甩出，在泵体内部与叶轮之间形成旋转液环。液环内表面与轮毂表面及侧盖端面之间形成月牙形的工作空腔，叶轮上的叶片又将空腔分成若干不相通、容积不等的封闭小室。在叶轮前半转，月牙形空腔逐渐增大，气体被“吸入”；在后半转，空腔逐渐减小，气体被压缩，然后经排气窗口排出。这一动态过程实现了气体的连续吸入和排出，是泵工作的核心机制。
四、结构优化：提升效率与减少能耗
为了提高真空泵的容积效率和等温压缩效率，现代循环水式真空泵采用了自动调节式气体排出口和形状合理的排气分配板。排气分配板外有一块柔性的聚四氟乙烯板覆盖，当叶轮工作腔内气体压力小于泵气体排出口外压力时，聚四氟乙烯板受压差作用覆盖着分配板的排出口，防止气体倒流。当叶轮继续旋转到叶轮工作腔内的气体压力等于外界压力时，聚四氟乙烯板打开，气体排出。这种设计避免了气体过压缩所引起的功率损耗，使被抽吸气体以恒定压力排出，显著提升了泵的能效比。
五、轴封装置：内部与外部供水的灵活性
轴封装置是防止泵内气体泄漏的关键部件，循环水式真空泵的轴封装置既可采用内部供水方式，也可采用外部供水方式。内部供水方式即轴封水直接取自真空泵水环，不需任何外管路和控制设备，简化了系统结构，降低了维护成本。外部供水方式则提供了更大的灵活性，适用于特定工况需求。两种方式均确保了轴封的可靠性和耐久性，减少了停机维修时间。
六、适用性：广泛应用的坚实基础
循环水式真空泵结构简单、紧凑，易于制造和维修，使用寿命长，操作可靠。这些特点使其成为抽吸含有液体的气体的理想选择，广泛应用于真空过滤、真空蒸馏、减压蒸发等操作。其高效的工作机制和稳定的性能表现，在化工生产、实验室研究等领域发挥了不可替代的作用，为现代工业提供了强有力的技术支持。
通过上述分析，循环水式真空泵的结构特点体现了精密设计与实用功能的结合，不仅提升了设备性能，也拓宽了应用范围，是现代工业中的重要设备。
